特長
トップランナー基準をクリアした高効率
●2015年4月から開始される誘導モータのトップランナー基準をクリア
●標準で6～60Hzのインバータ駆動Ｖ／Ｆ定トルクを実現
●高効率の減速機構造と共に省エネ効果をご提供
小形・軽量化
●高硬度で高精度ギヤの採用と頑丈なケースにより長寿命を実現
低騒音、低振動
●第1、2歯車は精密加工を施し、低騒音化を実現
●ブレーキは電源装置内蔵の直流安全ブレーキを採用
●モータにはダイナミックバランス加工を施し、低振動を実現

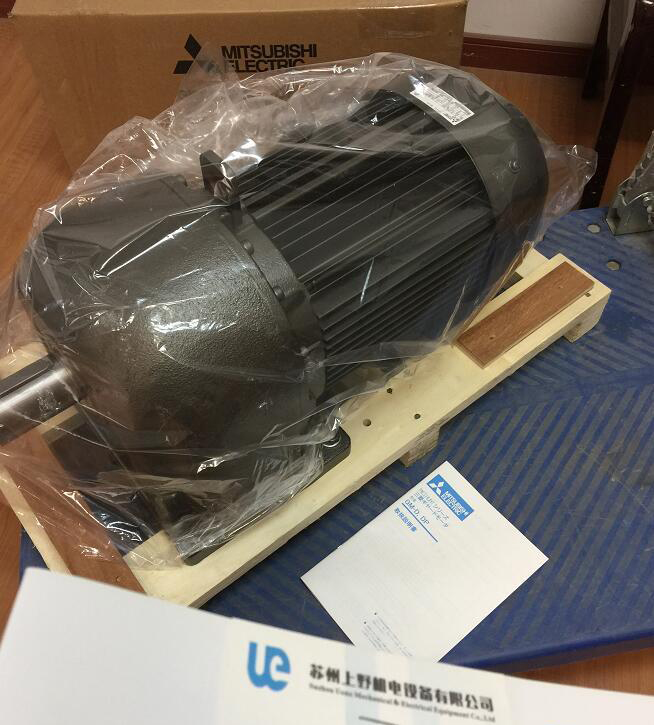

实物图片
苏州上野机电设备有限公司销售电话：17895046997 QQ:2461896109 刘经理
| 用途 | |
| シリーズ名 | |
| 出力別 | |
| 形名 | |
| 補足 | |
| ご発注コード | |
| ジャストデリバリー | 対応 |
| 納期 | |
| 電源 | |
| モータ | 電圧 |
| 周波数 | |
| 出力 | |
| 極数 | |
| 定格電流(A) | |
| 定格回転速度(r/min) | |
| 外被構造 | |
| 保護構造 | |
| 耐熱クラス | |
| 定格 | |
| 始動方法 | |
| 減速機 | 取付方式 |
| 公称減速比 | |
| 実減速比 | |
| 出力軸定格回転速度 50Hz（r/min） | |
| 出力軸定格回転速度 60Hz（r/min） | |
| 出力軸許容トルク 50Hz（Nm） | |
| 出力軸許容トルク 60Hz（Nm） | |
| 出力軸許容ラジアル荷重（N） | |
| 潤滑方式 | |
| ブレーキ | ブレーキ方式 |
| ブレーキトルク（Nm） | |
| 慣性モーメント（モータ軸換算）(kg・m2) | |
| 許容C×Z値 | |
| 取付方向 | |
| 設置場所 | |
| 塗装色 | |
| 周囲温度 | |
| 周囲湿度 | |
| 標高 | |
| 振動 | |
| 適用規格 | |
| 付属品 | |
| 標準価格 | |
| 平行軸 | |
ギヤードモータ 平行軸 |
GM-LJPシリーズ |
GM-LJPB 15kW 4P 1/20 200/200/220V (50/60/60Hz) |
対象外 |
2ヵ月 |
三相 |
200/200/220V |
50/60/60Hz |
15kW |
4P |
58.0/54.0/51.0 |
1470/1765/1770 |
全閉外扇形 |
屋内形（IP44相当） |
130(B) |
連続 |
Υ-Δ始動 |
脚取付形 |
1/20 |
1/19.13 |
75 |
90 |
1810 |
1510 |
18180 |
オイル潤滑 |
直流スプリング制動 |
0～143 |
0.1420 |
130 |
水平取付 |
屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） |
パープルブルー（マンセル 2.5PB2/4相当） |
－15～＋40℃（凍結なきこと） |
90%RH以下 |
海抜1,000m以下 |
常時4.9m/s2、瞬時9.8m/s2以下 |
JEC、JEM |
軸端キー |
- |
中荷重用 |
| 電圧 |
| 保護構造 |
| その他 |
400/400/440V 50/60/60Hz、380V 50Hz、415V 50Hz、460V 60Hz（三相、三相ブレーキ付） |
屋外形 （三相、三相ブレーキ付） |
● 端子箱B組立 |
| 海外規格 |
| 保護構造 |
EN規格準拠 |
防塵形（IP54 相当） 防水形 （IP45相当） 防食形 |
外形寸法図（GM-LJPB 15kW 1/15～1/20）
※ 外形寸法図面が必要な場合はPDFファイルをダウンロードください。
| GM-LJP 11kW 1/3 | GM-LJP 11kW 1/3 | GM-LJP 11kW 1/3 |
| GM-LJP 11kW 1/5 | GM-LJP 11kW 1/5 | GM-LJP 11kW 1/5 |
| GM-LJP 11kW 1/10 | GM-LJP 11kW 1/10 | GM-LJP 11kW 1/10 |
| GM-LJP 11kW 1/15 | GM-LJP 11kW 1/15 | GM-LJP 11kW 1/15 |
| GM-LJP 11kW 1/20 | GM-LJP 11kW 1/20 | GM-LJP 11kW 1/20 |
| GM-LJP 11kW 1/30 | GM-LJP 11kW 1/30 | GM-LJP 11kW 1/30 |
| GM-LJP 11kW 1/45 | GM-LJP 11kW 1/45 | GM-LJP 11kW 1/45 |
| GM-LJP 11kW 1/60 | GM-LJP 11kW 1/60 | GM-LJP 11kW 1/60 |
| GM-LJP 15kW 1/3 | GM-LJP 15kW 1/3 | GM-LJP 15kW 1/3 |
| GM-LJP 15kW 1/5 | GM-LJP 15kW 1/5 | GM-LJP 15kW 1/5 |
| GM-LJP 15kW 1/10 | GM-LJP 15kW 1/10 | GM-LJP 15kW 1/10 |
| GM-LJP 15kW 1/15 | GM-LJP 15kW 1/15 | GM-LJP 15kW 1/15 |
| GM-LJP 15kW 1/20 | GM-LJP 15kW 1/20 | GM-LJP 15kW 1/20 |
| GM-LJP 15kW 1/30 | GM-LJP 15kW 1/30 | GM-LJP 15kW 1/30 |
| GM-LJP 15kW 1/45 | GM-LJP 15kW 1/45 | GM-LJP 15kW 1/45 |
| GM-LJP 22kW 1/3 | GM-LJP 22kW 1/3 | GM-LJP 22kW 1/3 |
| GM-LJP 22kW 1/5 | GM-LJP 22kW 1/5 | GM-LJP 22kW 1/5 |
| GM-LJP 22kW 1/10 | GM-LJP 22kW 1/10 | GM-LJP 22kW 1/10 |
| GM-LJP 22kW 1/15 | GM-LJP 22kW 1/15 | GM-LJP 22kW 1/15 |
| GM-LJP 22kW 1/20 | GM-LJP 22kW 1/20 | GM-LJP 22kW 1/20 |
| GM-LJP 22kW 1/30 | GM-LJP 22kW 1/30 | GM-LJP 22kW 1/30 |
| GM-LJP 22kW 1/30(6P) | GM-LJP 22kW 1/30(6P) | GM-LJP 22kW 1/30(6P) |
| GM-LJP 30kW 1/10 | GM-LJP 30kW 1/10 | GM-LJP 30kW 1/10 |
| GM-LJP 30kW 1/15 | GM-LJP 30kW 1/15 | GM-LJP 30kW 1/15 |
| GM-LJP 30kW 1/20 | GM-LJP 30kW 1/20 | GM-LJP 30kW 1/20 |
| GM-LJP 30kW 1/30 | GM-LJP 30kW 1/30 | GM-LJP 30kW 1/30 |
| GM-LJP 37kW 1/10 | GM-LJP 37kW 1/10 | GM-LJP 37kW 1/10 |
| GM-LJP 37kW 1/15 | GM-LJP 37kW 1/15 | GM-LJP 37kW 1/15 |
| GM-LJP 37kW 1/20 | GM-LJP 37kW 1/20 | GM-LJP 37kW 1/20 |
| GM-LJP 37kW 1/30 | GM-LJP 37kW 1/30 | GM-LJP 37kW 1/30 |
| GM-LJPB 11kW 1/3 | GM-LJPB 11kW 1/3 | GM-LJPB 11kW 1/3 |
| GM-LJPB 11kW 1/5 | GM-LJPB 11kW 1/5 | GM-LJPB 11kW 1/5 |
| GM-LJPB 11kW 1/10 | GM-LJPB 11kW 1/10 | GM-LJPB 11kW 1/10 |
| GM-LJPB 11kW 1/15 | GM-LJPB 11kW 1/15 | GM-LJPB 11kW 1/15 |
| GM-LJPB 11kW 1/20 | GM-LJPB 11kW 1/20 | GM-LJPB 11kW 1/20 |
| GM-LJPB 11kW 1/30 | GM-LJPB 11kW 1/30 | GM-LJPB 11kW 1/30 |
| GM-LJPB 11kW 1/45 | GM-LJPB 11kW 1/45 | GM-LJPB 11kW 1/45 |
| GM-LJPB 11kW 1/60 | GM-LJPB 11kW 1/60 | GM-LJPB 11kW 1/60 |
| GM-LJPB 15kW 1/3 | GM-LJPB 15kW 1/3 | GM-LJPB 15kW 1/3 |
| GM-LJPB 15kW 1/5 | GM-LJPB 15kW 1/5 | GM-LJPB 15kW 1/5 |
| GM-LJPB 15kW 1/10 | GM-LJPB 15kW 1/10 | GM-LJPB 15kW 1/10 |
| GM-LJPB 15kW 1/15 | GM-LJPB 15kW 1/15 | GM-LJPB 15kW 1/15 |
| GM-LJPB 15kW 1/20 | GM-LJPB 15kW 1/20 | GM-LJPB 15kW 1/20 |
| GM-LJPB 15kW 1/30 | GM-LJPB 15kW 1/30 | GM-LJPB 15kW 1/30 |
| GM-LJPB 15kW 1/45 | GM-LJPB 15kW 1/45 | GM-LJPB 15kW 1/45 |
| GM-LJPB 22kW 1/3 | GM-LJPB 22kW 1/3 | GM-LJPB 22kW 1/3 |
| GM-LJPB 22kW 1/5 | GM-LJPB 22kW 1/5 | GM-LJPB 22kW 1/5 |
| GM-LJPB 22kW 1/10 | GM-LJPB 22kW 1/10 | GM-LJPB 22kW 1/10 |
| GM-LJPB 22kW 1/15 | GM-LJPB 22kW 1/15 | GM-LJPB 22kW 1/15 |
| GM-LJPB 22kW 1/20 | GM-LJPB 22kW 1/20 | GM-LJPB 22kW 1/20 |
| GM-LJPB 22kW 1/30 | GM-LJPB 22kW 1/30 | GM-LJPB 22kW 1/30 |
