特長
トップランナー基準をクリアした高効率
●2015年4月から開始される誘導モータのトップランナー基準をクリア
●標準で6～60Hzのインバータ駆動Ｖ／Ｆ定トルクを実現
●高効率の減速機構造と共に省エネ効果をご提供
タフで長寿命
●最適な歯形と熱処理の採用により、長寿命直交ギヤードモータです。
●高度な噛み合い分析に基づく低騒音設計及びケーシングの高剛性（解析による剛性設計）により低騒音を実現しました。
低騒音、低振動
●スパイラルベベルギヤは、浸炭焼入れ・研削仕上げをしていますので、高い効率（ギヤ効率90%以上）を実現しました。
●ブレーキは電源装置内蔵の直流安全ブレーキを採用。

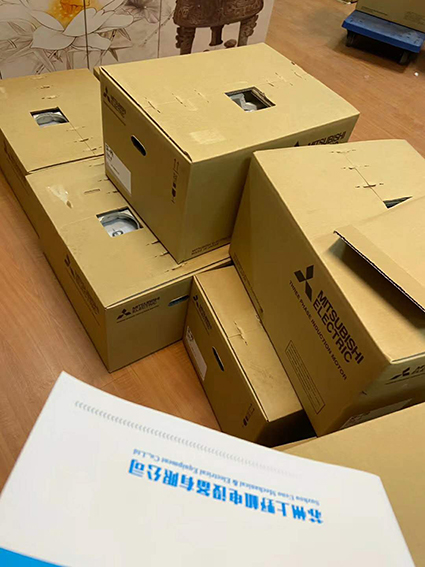

实物图片
苏州上野机电设备有限公司销售电话：17895046997 刘经理 QQ : 2461896109
| 用途 | |
| シリーズ名 | |
| 出力別 | |
| 形名 | |
| 補足 | |
| ご発注コード | |
| ジャストデリバリー | 対応 |
| 納期 | |
| 電源 | |
| モータ | 電圧 |
| 周波数 | |
| 出力 | |
| 極数 | |
| 定格電流(A) | |
| 定格回転速度(r/min) | |
| 外被構造 | |
| 保護構造 | |
| 耐熱クラス | |
| 定格 | |
| 始動方法 | |
| 減速機 | 取付方式 |
| 公称減速比 | |
| 実減速比 | |
| 出力軸定格回転速度 50Hz（r/min） | |
| 出力軸定格回転速度 60Hz（r/min） | |
| 出力軸許容トルク 50Hz（Nm） | |
| 出力軸許容トルク 60Hz（Nm） | |
| 出力軸許容ラジアル荷重（N） | |
| 潤滑方式 | |
| ブレーキ | ブレーキ方式 |
| 慣性モーメント（モータ軸換算）(kg・m2) | |
| 許容C×Z値 | |
| 取付方向 | |
| 設置場所 | |
| 塗装色 | |
| 周囲温度 | |
| 周囲湿度 | |
| 標高 | |
| 振動 | |
| 適用規格 | |
| 付属品 | |
| 直交軸 | |
ギヤードモータ 直交軸 |
GM-DYPシリーズ |
GM-DYPF-RH 3.7kW 4P 1/50 200/200/220V (50/60/60Hz) |
対象外 |
2.5ヵ月 |
三相 |
200/200/220V |
50/60/60Hz |
3.7kW |
4P |
15.5/14.5/14.0 |
1460/1755/1765 |
全閉外扇形 |
屋内形（IP44相当） |
130(B) |
連続 |
直入れ |
フランジ形 |
1/50 |
1/49.15 |
30 |
36 |
1117 |
931 |
18500 |
オイル潤滑 |
ブレーキなし |
0.017 |
360 |
水平取付 |
屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） |
メタリックグレー（マンセルN4.5相当） |
－15～＋40℃（凍結なきこと） |
90%RH以下 |
海抜1,000m以下 |
常時4.9m/s2、瞬時9.8m/s2以下 |
JEC、JEM |
軸端キー |
中荷重用 |
苏州上野机电设备有限公司销售型号：
| GM-DYPF-RH 3.7kW 1/15 | GM-DYPF-RH 3.7kW 1/15 | GM-DYPF-RH 3.7kW 1/15 |
| GM-DYPF-RH 3.7kW 1/20 | GM-DYPF-RH 3.7kW 1/20 | GM-DYPF-RH 3.7kW 1/20 |
| GM-DYPF-RH 3.7kW 1/25 | GM-DYPF-RH 3.7kW 1/25 | GM-DYPF-RH 3.7kW 1/25 |
| GM-DYPF-RH 3.7kW 1/30 | GM-DYPF-RH 3.7kW 1/30 | GM-DYPF-RH 3.7kW 1/30 |
| GM-DYPF-RH 3.7kW 1/40 | GM-DYPF-RH 3.7kW 1/40 | GM-DYPF-RH 3.7kW 1/40 |
| GM-DYPF-RH 3.7kW 1/50 | GM-DYPF-RH 3.7kW 1/50 | GM-DYPF-RH 3.7kW 1/50 |
| GM-DYPF-RH 3.7kW 1/60 | GM-DYPF-RH 3.7kW 1/60 | GM-DYPF-RH 3.7kW 1/60 |
| GM-DYPF-RH 3.7kW 1/80 | GM-DYPF-RH 3.7kW 1/80 | GM-DYPF-RH 3.7kW 1/80 |
| GM-DYPF-RH 3.7kW 1/100 | GM-DYPF-RH 3.7kW 1/100 | GM-DYPF-RH 3.7kW 1/100 |
| GM-DYPF-RH 5.5kW 1/15 | GM-DYPF-RH 5.5kW 1/15 | GM-DYPF-RH 5.5kW 1/15 |
| GM-DYPF-RH 5.5kW 1/20 | GM-DYPF-RH 5.5kW 1/20 | GM-DYPF-RH 5.5kW 1/20 |
| GM-DYPF-RH 5.5kW 1/25 | GM-DYPF-RH 5.5kW 1/25 | GM-DYPF-RH 5.5kW 1/25 |
| GM-DYPF-RH 5.5kW 1/30 | GM-DYPF-RH 5.5kW 1/30 | GM-DYPF-RH 5.5kW 1/30 |
| GM-DYPF-RH 5.5kW 1/40 | GM-DYPF-RH 5.5kW 1/40 | GM-DYPF-RH 5.5kW 1/40 |
| GM-DYPF-RH 5.5kW 1/50 | GM-DYPF-RH 5.5kW 1/50 | GM-DYPF-RH 5.5kW 1/50 |
| GM-DYPF-RH 5.5kW 1/60 | GM-DYPF-RH 5.5kW 1/60 | GM-DYPF-RH 5.5kW 1/60 |
| GM-DYPF-RH 5.5kW 1/80 | GM-DYPF-RH 5.5kW 1/80 | GM-DYPF-RH 5.5kW 1/80 |
| GM-DYPF-RH 7.5kW 1/15 | GM-DYPF-RH 7.5kW 1/15 | GM-DYPF-RH 7.5kW 1/15 |
| GM-DYPF-RH 7.5kW 1/20 | GM-DYPF-RH 7.5kW 1/20 | GM-DYPF-RH 7.5kW 1/20 |
| GM-DYPF-RH 7.5kW 1/25 | GM-DYPF-RH 7.5kW 1/25 | GM-DYPF-RH 7.5kW 1/25 |
| GM-DYPF-RH 7.5kW 1/30 | GM-DYPF-RH 7.5kW 1/30 | GM-DYPF-RH 7.5kW 1/30 |
| GM-DYPF-RH 7.5kW 1/40 | GM-DYPF-RH 7.5kW 1/40 | GM-DYPF-RH 7.5kW 1/40 |
| GM-DYPF-RH 7.5kW 1/50 | GM-DYPF-RH 7.5kW 1/50 | GM-DYPF-RH 7.5kW 1/50 |
| GM-DYPF-RH 7.5kW 1/60 | GM-DYPF-RH 7.5kW 1/60 | GM-DYPF-RH 7.5kW 1/60 |
| GM-DYPF-RH 11kW 1/15 | GM-DYPF-RH 11kW 1/15 | GM-DYPF-RH 11kW 1/15 |
| GM-DYPF-RH 11kW 1/20 | GM-DYPF-RH 11kW 1/20 | GM-DYPF-RH 11kW 1/20 |
| GM-DYPF-RH 11kW 1/25 | GM-DYPF-RH 11kW 1/25 | GM-DYPF-RH 11kW 1/25 |
| GM-DYPF-RH 11kW 1/30 | GM-DYPF-RH 11kW 1/30 | GM-DYPF-RH 11kW 1/30 |
| GM-DYPF-RH 11kW 1/40 | GM-DYPF-RH 11kW 1/40 | GM-DYPF-RH 11kW 1/40 |
| GM-DYPM-RH 3.7kW 1/15 | GM-DYPM-RH 3.7kW 1/15 | GM-DYPM-RH 3.7kW 1/15 |
| GM-DYPM-RH 3.7kW 1/20 | GM-DYPM-RH 3.7kW 1/20 | GM-DYPM-RH 3.7kW 1/20 |
| GM-DYPM-RH 3.7kW 1/25 | GM-DYPM-RH 3.7kW 1/25 | GM-DYPM-RH 3.7kW 1/25 |
| GM-DYPM-RH 3.7kW 1/30 | GM-DYPM-RH 3.7kW 1/30 | GM-DYPM-RH 3.7kW 1/30 |
| GM-DYPM-RH 3.7kW 1/40 | GM-DYPM-RH 3.7kW 1/40 | GM-DYPM-RH 3.7kW 1/40 |
| GM-DYPM-RH 3.7kW 1/50 | GM-DYPM-RH 3.7kW 1/50 | GM-DYPM-RH 3.7kW 1/50 |
| GM-DYPM-RH 3.7kW 1/60 | GM-DYPM-RH 3.7kW 1/60 | GM-DYPM-RH 3.7kW 1/60 |
| GM-DYPM-RH 3.7kW 1/80 | GM-DYPM-RH 3.7kW 1/80 | GM-DYPM-RH 3.7kW 1/80 |
| GM-DYPM-RH 3.7kW 1/100 | GM-DYPM-RH 3.7kW 1/100 | GM-DYPM-RH 3.7kW 1/100 |
| GM-DYPM-RH 5.5kW 1/15 | GM-DYPM-RH 5.5kW 1/15 | GM-DYPM-RH 5.5kW 1/15 |
| GM-DYPM-RH 5.5kW 1/20 | GM-DYPM-RH 5.5kW 1/20 | GM-DYPM-RH 5.5kW 1/20 |
| GM-DYPM-RH 5.5kW 1/25 | GM-DYPM-RH 5.5kW 1/25 | GM-DYPM-RH 5.5kW 1/25 |
| GM-DYPM-RH 5.5kW 1/30 | GM-DYPM-RH 5.5kW 1/30 | GM-DYPM-RH 5.5kW 1/30 |
| GM-DYPM-RH 5.5kW 1/40 | GM-DYPM-RH 5.5kW 1/40 | GM-DYPM-RH 5.5kW 1/40 |
| GM-DYPM-RH 5.5kW 1/50 | GM-DYPM-RH 5.5kW 1/50 | GM-DYPM-RH 5.5kW 1/50 |
| GM-DYPM-RH 5.5kW 1/60 | GM-DYPM-RH 5.5kW 1/60 | GM-DYPM-RH 5.5kW 1/60 |
| GM-DYPM-RH 5.5kW 1/80 | GM-DYPM-RH 5.5kW 1/80 | GM-DYPM-RH 5.5kW 1/80 |
| GM-DYPM-RH 7.5kW 1/15 | GM-DYPM-RH 7.5kW 1/15 | GM-DYPM-RH 7.5kW 1/15 |
| GM-DYPM-RH 7.5kW 1/20 | GM-DYPM-RH 7.5kW 1/20 | GM-DYPM-RH 7.5kW 1/20 |
| GM-DYPM-RH 7.5kW 1/25 | GM-DYPM-RH 7.5kW 1/25 | GM-DYPM-RH 7.5kW 1/25 |
| GM-DYPM-RH 7.5kW 1/30 | GM-DYPM-RH 7.5kW 1/30 | GM-DYPM-RH 7.5kW 1/30 |
| GM-DYPM-RH 7.5kW 1/40 | GM-DYPM-RH 7.5kW 1/40 | GM-DYPM-RH 7.5kW 1/40 |
| GM-DYPM-RH 7.5kW 1/50 | GM-DYPM-RH 7.5kW 1/50 | GM-DYPM-RH 7.5kW 1/50 |
| GM-DYPM-RH 7.5kW 1/60 | GM-DYPM-RH 7.5kW 1/60 | GM-DYPM-RH 7.5kW 1/60 |
| GM-DYPM-RH 11kW 1/15 | GM-DYPM-RH 11kW 1/15 | GM-DYPM-RH 11kW 1/15 |
| GM-DYPM-RH 11kW 1/20 | GM-DYPM-RH 11kW 1/20 | GM-DYPM-RH 11kW 1/20 |
| GM-DYPM-RH 11kW 1/25 | GM-DYPM-RH 11kW 1/25 | GM-DYPM-RH 11kW 1/25 |
| GM-DYPM-RH 11kW 1/30 | GM-DYPM-RH 11kW 1/30 | GM-DYPM-RH 11kW 1/30 |
| GM-DYPM-RH 11kW 1/40 | GM-DYPM-RH 11kW 1/40 | GM-DYPM-RH 11kW 1/40 |
