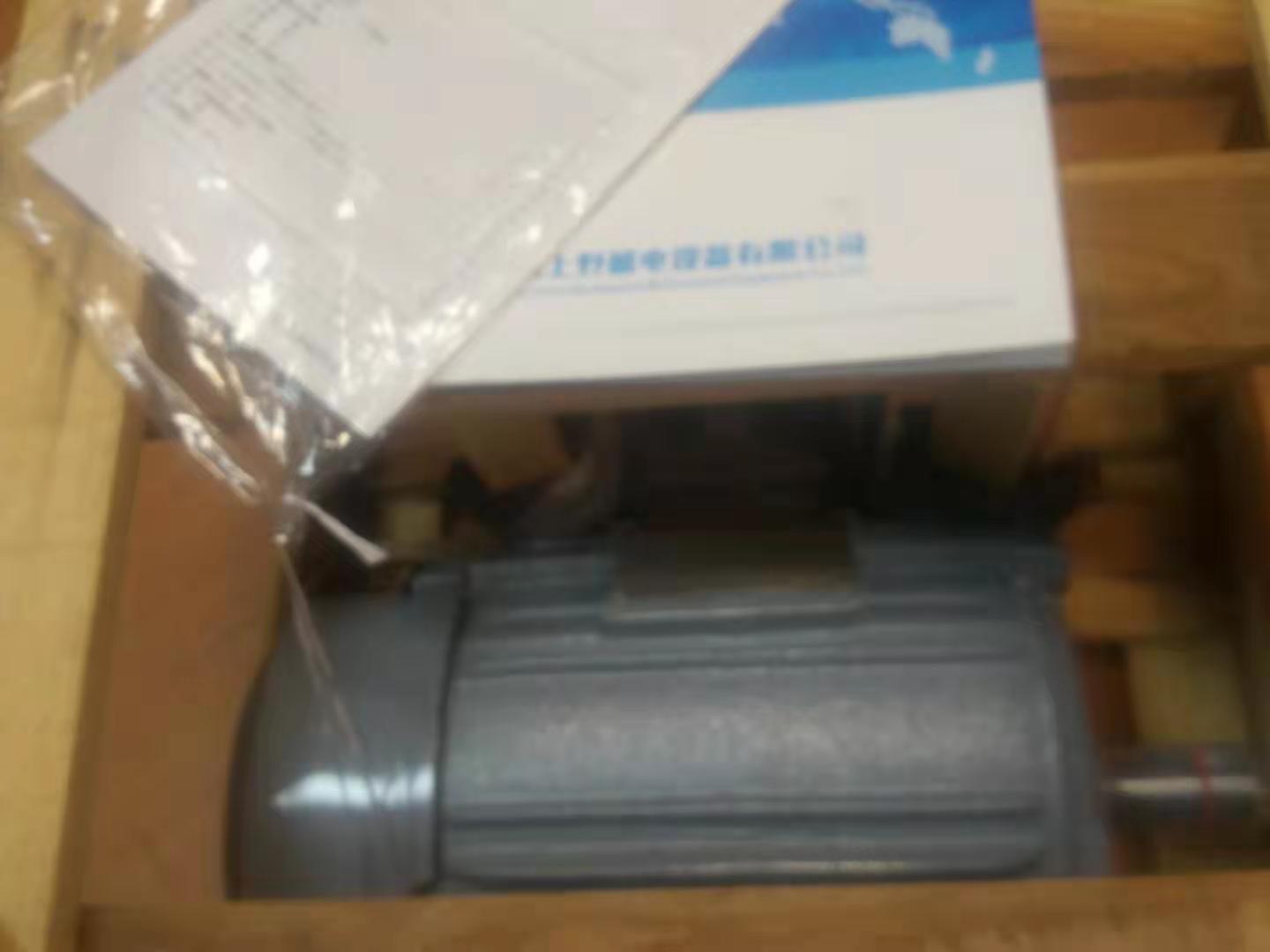

三菱防爆电机是按照工厂电气设备防爆指针制作的耐压防爆型电机。可用于第一种危险场所和第二种危险场所。全闭外扇形结构，即使电机内部发生爆炸性气体的爆炸，也能承受足够的压力，且不会引燃外部气体的结构。
苏州上野机电设备有限公司销售电话：17895046997 刘经理
| 形名(電圧-極数-出力(-電源-環境)) | ||
| 電圧・周波数 | ||
| 出力 | ||
| 極数 | ||
| 定格電流(A) | ||
| 定格回転速度(r/min) | ||
| 外被構造 | ||
| わく番号 | ||
| 保護方式 | ||
| 概略裸質量(kg) | ||
| 軸端キー・キー溝寸法 | ||
| 動力伝達方式 | ||
| 回転方向 | ||
| 耐熱クラス | ||
| 周囲条件 | 温度 | |
| 湿度 | ||
| 標高 | ||
| 雰囲気 | ||
| 端子箱位置 | ||
| 口出線 | リード本数 | |
| 端子接続方式 | ||
| 塗色 | ||
| 準拠規格 | ||
| 許容慣性モーメント(kgf・m2) | 50Hz | 許容J |
| モータJ | ||
| 60Hz | 許容J | |
| モータJ | ||
| 許容スラスト荷重 | Ａ方向(N) | |
| Ｂ方向(N) *プレロードスプリング入替えが必要 | ||
| 許容ラジアル荷重 | 直結(N) | |
| ベルト(N) | ||
| 騒音レベル（参考値） | 50Hｚ･･･db（A) | |
| 60Hｚ･･･db（A) | ||
| PLG有無 | ||
| 効率 | ||
200 / 200 / 220V 50 / 60 / 60Hz |
30kW |
6P |
112 / 108 / 100 |
980 / 1170 / 1180 |
全閉外扇形 |
225M |
IP44 |
480 |
軸端径φ14以上に対応する軸端キー・キー溝の寸法・公差はISO規格と整合性のあるJIS B1301に準拠しています。 |
2極機の11kW以上は直結専用、4極以上は直結・ベルト掛供用。 |
軸端より見て反時計方向（CCW） |
120(E) |
-10℃～40℃ |
45～85%RH以下(結露が無いこと） |
1000m以下 |
腐食性ガス、蒸気及び結露が無く、塵埃が少ないこと。 |
軸端より見てフレーム左側 |
6 |
リード線式圧着端子接続方式[スターデルタ  始動可能] |
マンセルN5.5 |
JEC-2137-2000 |
107.5 |
1.075 |
75 |
1.075 |
－ |
－ |
－ |
－ |
68 |
68 |
なし |
その他 |
● 特性値は代表値を示し、保証値ではありません。
● 特性値が「－」は、お問合せください。
苏州上野机电设备有限公司销售型号：
| XF-E(200V-4P-11kW-商用電源-屋内) | XF-E(200V-4P-11kW-商用電源-屋内) | XF-E(200V-4P-11kW-商用電源-屋内) | XF-E(200V-4P-11kW-商用電源-屋内) |
| XF-E(200V-4P-15kW-商用電源-屋内) | XF-E(200V-4P-15kW-商用電源-屋内) | XF-E(200V-4P-15kW-商用電源-屋内) | XF-E(200V-4P-15kW-商用電源-屋内) |
| XF-E(200V-4P-18.5kW-商用電源-屋内) | XF-E(200V-4P-18.5kW-商用電源-屋内) | XF-E(200V-4P-18.5kW-商用電源-屋内) | XF-E(200V-4P-18.5kW-商用電源-屋内) |
| XF-E(200V-4P-22kW-商用電源-屋内) | XF-E(200V-4P-22kW-商用電源-屋内) | XF-E(200V-4P-22kW-商用電源-屋内) | XF-E(200V-4P-22kW-商用電源-屋内) |
| XF-E(200V-4P-30kW-商用電源-屋内) | XF-E(200V-4P-30kW-商用電源-屋内) | XF-E(200V-4P-30kW-商用電源-屋内) | XF-E(200V-4P-30kW-商用電源-屋内) |
| XF-E(200V-4P-37kW-商用電源-屋内) | XF-E(200V-4P-37kW-商用電源-屋内) | XF-E(200V-4P-37kW-商用電源-屋内) | XF-E(200V-4P-37kW-商用電源-屋内) |
| XF-E(200V-4P-45kW-商用電源-屋内) | XF-E(200V-4P-45kW-商用電源-屋内) | XF-E(200V-4P-45kW-商用電源-屋内) | XF-E(200V-4P-45kW-商用電源-屋内) |
| XE-NE(200V-4P-0.2kW-商用電源-屋外) | XE-NE(200V-4P-0.2kW-商用電源-屋外) | XE-NE(200V-4P-0.2kW-商用電源-屋外) | XE-NE(200V-4P-0.2kW-商用電源-屋外) |
| XE-NE(200V-4P-0.4kW-商用電源-屋外) | XE-NE(200V-4P-0.4kW-商用電源-屋外) | XE-NE(200V-4P-0.4kW-商用電源-屋外) | XE-NE(200V-4P-0.4kW-商用電源-屋外) |
| XF-NE(200V-4P-0.75kW-商用電源-屋外) | XF-NE(200V-4P-0.75kW-商用電源-屋外) | XF-NE(200V-4P-0.75kW-商用電源-屋外) | XF-NE(200V-4P-0.75kW-商用電源-屋外) |
| XF-NE(200V-4P-1.5kW-商用電源-屋外) | XF-NE(200V-4P-1.5kW-商用電源-屋外) | XF-NE(200V-4P-1.5kW-商用電源-屋外) | XF-NE(200V-4P-1.5kW-商用電源-屋外) |
| XF-NE(200V-4P-2.2kW-商用電源-屋外) | XF-NE(200V-4P-2.2kW-商用電源-屋外) | XF-NE(200V-4P-2.2kW-商用電源-屋外) | XF-NE(200V-4P-2.2kW-商用電源-屋外) |
| XF-NE(200V-4P-3.7kW-商用電源-屋外) | XF-NE(200V-4P-3.7kW-商用電源-屋外) | XF-NE(200V-4P-3.7kW-商用電源-屋外) | XF-NE(200V-4P-3.7kW-商用電源-屋外) |
| XF-NE(200V-4P-5.5kW-商用電源-屋外) | XF-NE(200V-4P-5.5kW-商用電源-屋外) | XF-NE(200V-4P-5.5kW-商用電源-屋外) | XF-NE(200V-4P-5.5kW-商用電源-屋外) |
| XF-NE(200V-4P-7.5kW-商用電源-屋外) | XF-NE(200V-4P-7.5kW-商用電源-屋外) | XF-NE(200V-4P-7.5kW-商用電源-屋外) | XF-NE(200V-4P-7.5kW-商用電源-屋外) |
| XF-E(200V-4P-11kW-商用電源-屋外) | XF-E(200V-4P-11kW-商用電源-屋外) | XF-E(200V-4P-11kW-商用電源-屋外) | XF-E(200V-4P-11kW-商用電源-屋外) |
| XF-E(200V-4P-15kW-商用電源-屋外) | XF-E(200V-4P-15kW-商用電源-屋外) | XF-E(200V-4P-15kW-商用電源-屋外) | XF-E(200V-4P-15kW-商用電源-屋外) |
| XF-E(200V-4P-18.5kW-商用電源-屋外) | XF-E(200V-4P-18.5kW-商用電源-屋外) | XF-E(200V-4P-18.5kW-商用電源-屋外) | XF-E(200V-4P-18.5kW-商用電源-屋外) |
| XF-E(200V-4P-22kW-商用電源-屋外) | XF-E(200V-4P-22kW-商用電源-屋外) | XF-E(200V-4P-22kW-商用電源-屋外) | XF-E(200V-4P-22kW-商用電源-屋外) |
| XF-E(200V-4P-30kW-商用電源-屋外) | XF-E(200V-4P-30kW-商用電源-屋外) | XF-E(200V-4P-30kW-商用電源-屋外) | XF-E(200V-4P-30kW-商用電源-屋外) |
| XF-E(200V-4P-37kW-商用電源-屋外) | XF-E(200V-4P-37kW-商用電源-屋外) | XF-E(200V-4P-37kW-商用電源-屋外) | XF-E(200V-4P-37kW-商用電源-屋外) |
| XF-E(200V-4P-45kW-商用電源-屋外) | XF-E(200V-4P-45kW-商用電源-屋外) | XF-E(200V-4P-45kW-商用電源-屋外) | XF-E(200V-4P-45kW-商用電源-屋外) |
| XE-NE(200V-4P-0.2kW-インバータ-屋内) | XE-NE(200V-4P-0.2kW-インバータ-屋内) | XE-NE(200V-4P-0.2kW-インバータ-屋内) | XE-NE(200V-4P-0.2kW-インバータ-屋内) |
| XE-NE(200V-4P-0.4kW-インバータ-屋内) | XE-NE(200V-4P-0.4kW-インバータ-屋内) | XE-NE(200V-4P-0.4kW-インバータ-屋内) | XE-NE(200V-4P-0.4kW-インバータ-屋内) |
| XF-NE(200V-4P-0.75kW-インバータ-屋内) | XF-NE(200V-4P-0.75kW-インバータ-屋内) | XF-NE(200V-4P-0.75kW-インバータ-屋内) | XF-NE(200V-4P-0.75kW-インバータ-屋内) |
| XF-NE(200V-4P-1.5kW-インバータ-屋内) | XF-NE(200V-4P-1.5kW-インバータ-屋内) | XF-NE(200V-4P-1.5kW-インバータ-屋内) | XF-NE(200V-4P-1.5kW-インバータ-屋内) |
| XF-NE(200V-4P-2.2kW-インバータ-屋内) | XF-NE(200V-4P-2.2kW-インバータ-屋内) | XF-NE(200V-4P-2.2kW-インバータ-屋内) | XF-NE(200V-4P-2.2kW-インバータ-屋内) |
| XF-NE(200V-4P-3.7kW-インバータ-屋内) | XF-NE(200V-4P-3.7kW-インバータ-屋内) | XF-NE(200V-4P-3.7kW-インバータ-屋内) | XF-NE(200V-4P-3.7kW-インバータ-屋内) |
| XF-NE(200V-4P-5.5kW-インバータ-屋内) | XF-NE(200V-4P-5.5kW-インバータ-屋内) | XF-NE(200V-4P-5.5kW-インバータ-屋内) | XF-NE(200V-4P-5.5kW-インバータ-屋内) |
| XF-NE(200V-4P-7.5kW-インバータ-屋内) | XF-NE(200V-4P-7.5kW-インバータ-屋内) | XF-NE(200V-4P-7.5kW-インバータ-屋内) | XF-NE(200V-4P-7.5kW-インバータ-屋内) |
| XF-E(200V-4P-11kW-インバータ-屋内) | XF-E(200V-4P-11kW-インバータ-屋内) | XF-E(200V-4P-11kW-インバータ-屋内) | XF-E(200V-4P-11kW-インバータ-屋内) |
| XF-E(200V-4P-15kW-インバータ-屋内) | XF-E(200V-4P-15kW-インバータ-屋内) | XF-E(200V-4P-15kW-インバータ-屋内) | XF-E(200V-4P-15kW-インバータ-屋内) |
| XF-E(200V-4P-22kW-インバータ-屋内) | XF-E(200V-4P-22kW-インバータ-屋内) | XF-E(200V-4P-22kW-インバータ-屋内) | XF-E(200V-4P-22kW-インバータ-屋内) |
| XF-E(200V-4P-30kW-インバータ-屋内) | XF-E(200V-4P-30kW-インバータ-屋内) | XF-E(200V-4P-30kW-インバータ-屋内) | XF-E(200V-4P-30kW-インバータ-屋内) |
| XF-E(200V-4P-37kW-インバータ-屋内) | XF-E(200V-4P-37kW-インバータ-屋内) | XF-E(200V-4P-37kW-インバータ-屋内) | XF-E(200V-4P-37kW-インバータ-屋内) |
| XF-E(200V-4P-45kW-インバータ-屋内) | XF-E(200V-4P-45kW-インバータ-屋内) | XF-E(200V-4P-45kW-インバータ-屋内) | XF-E(200V-4P-45kW-インバータ-屋内) |
| XE-NE(200V-4P-0.2kW-インバータ-屋外) | XE-NE(200V-4P-0.2kW-インバータ-屋外) | XE-NE(200V-4P-0.2kW-インバータ-屋外) | XE-NE(200V-4P-0.2kW-インバータ-屋外) |
